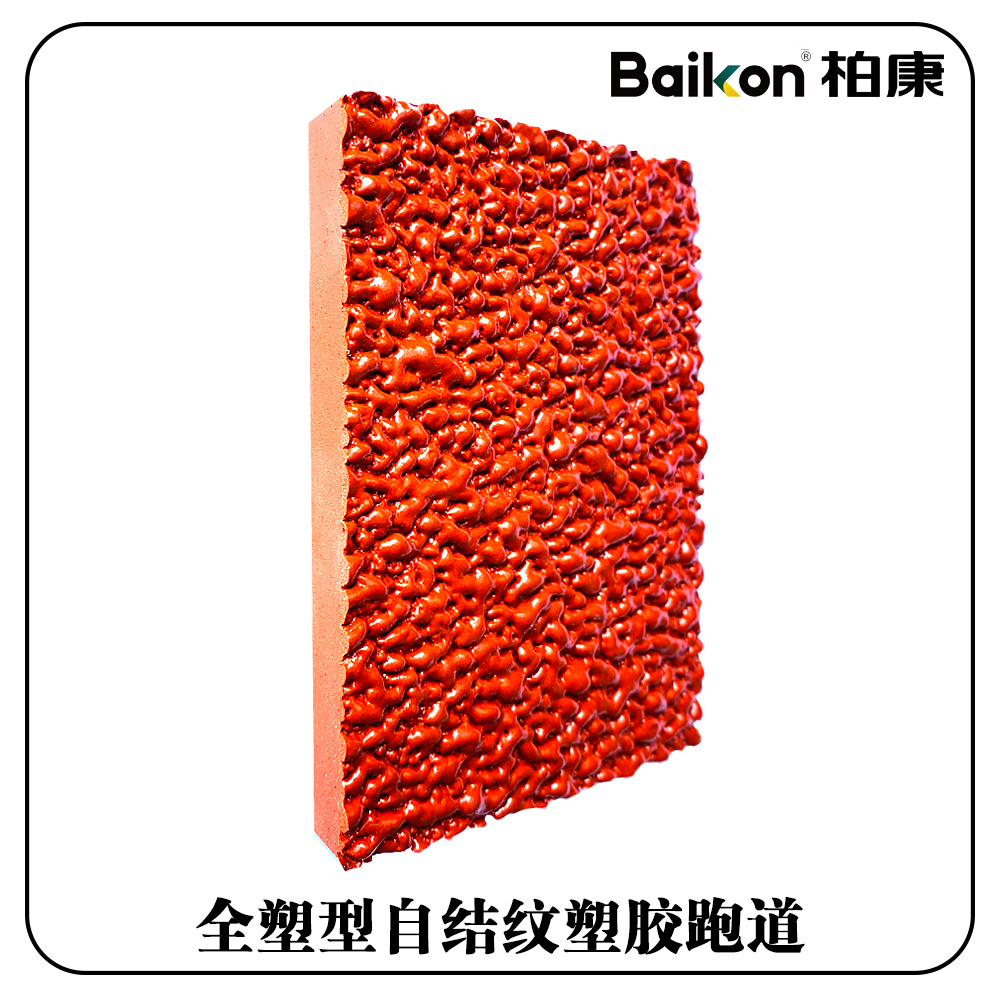

全塑自结纹跑道
全塑自结纹跑道
颜色: 红色 为主
规格: 13mm
效果: 增加回弹和冲击吸收
价格:
0.00
产品详情

自结纹塑胶跑道介绍

一.产品概况

自结纹跑道是近年来开发出来的一种新型跑道,其最大特点是跑道面层不是用EPDM胶粒做防滑处理,经特殊加工的跑道面胶通过喷涂机喷涂到底胶层上,能自动固结成具有一定文理的凹凸防滑面层,这种防滑面层从根本上决解了跑道面层掉颗粒的传统通病。经过多年推广应用,其效果得到市场的认可。

二.适用范围

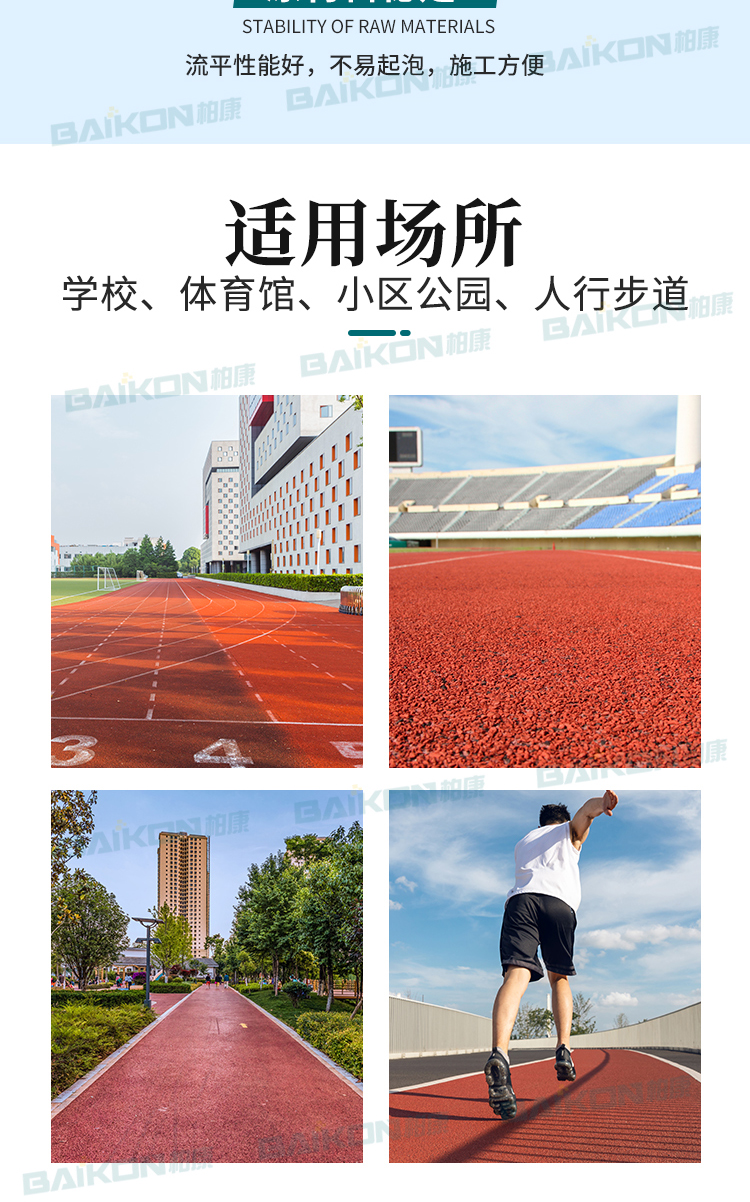

用于国际级比赛跑道、国家级比赛场地、专业体校训练教学场地、普通学校教学场地、操场、专业体育馆、多功能体育场。

三.产品规格

国标厚度13mm

四.结构分层图


五.性能特点

1、能满足田径比赛的使用要求

2、塑胶层抗刺穿性能好,使用寿命长

3、跑道的整体性能稳定,对各种气候适应性强

4、产品质量得到市场认可,并广泛推广应用

六.使用寿命

使用寿命5-8年以上

八.全塑自结纹跑道施工工艺

全塑自结纹跑道施工工艺

一、新水泥混凝土基础

(1)基础要求

强度:强度达建筑混凝土C25强度以上,

平整度:用3m直尺误差≤3mm,

排水坡度:根据国际田联场地标准,环形跑道的纵向坡度(跑进方向)应≤0.1%;横向坡度(由外沿向内沿,垂直于跑进方向)应≤1%;其它区域按田赛或径赛要求。场地设计应在内环开挖排水沟以排水。

养护:混凝土浇铸后必须保水养护不少于7天,总养护期不少于28天。

(2)切割温度伸缩缝 :

混凝土厚度50mm 开切间距不大于3M*3M,切缝深度 40mm以上

厚度为80-100mm 开切间距不大于4M*4M,切缝深度 50mm以上

厚度为150mm 开切间距不大于4.8M*4.8M ,切缝深度 60mm以上

厚度为200mm 开切间距不大于6M*6M ,缝深度 70mm以上

面层钢筋為非结构筋时应切断,钢丝网片需切断。

(3)酸洗打磨

①磨平基础表面,铲除松散处

②以清水润湿基面,用8%左右的稀盐酸泼洒并洗刷基面,将表层的水泥浮灰、粉化物冲洗干净

③用清水冲洗干净,确保无盐酸残留,基面应无白色粉化物及浮松物

④晾干地面,圈划出积水处并标记积水深度

(4)旧混凝土基础

基础要求:同新混凝土基础。

注意:若出现较多的板块下沉、变形、开裂、建议重新铺设,沥青混凝土须厚于40mm,混凝土必须厚于80mm。

(5)水泥基础滚涂防水底漆

1)直接将防水底漆用滚筒滚涂于基面上,

2每平方米约用0.15-0.2Kg,

3)注意不要漏涮,

4)比较粗糙的基面,可以在防水底漆干固后(一般隔天),再施工一次。

二.沥青基础

(1)基础要求

①无油污、无烂边堆挤、无麻面

②无明显辗轧轮印、无发软起皮、松散浮土、波浪等现象

③新铺装的沥青基础要等15天保养后,做透气型跑道可以7天保养

④压实密实度不少于95%,平整度为3m直尺误差小于3mm,平整度合格率大于90%

⑤有一定排水坡度,保证排水。

(2)基面处理:清扫清洗

清扫干净后,用洗洁精或洗衣粉加清水清洗,再用清水冲干净

(3)封底施工

丙烯酸底涂:粗石英砂:水泥:108胶水:水=1:1.5:1.5:0.3:适量

现场调料:丙烯酸底涂50KG,80粗石英砂1包半,水泥1包半,108胶水15-20公斤,加适量的水,混合搅拌均匀,倒入施工现场,用刮耙将浆液均匀涂刮在场地地面(基础)上,需涂刮2-3遍,待其干固4小时。每一道施工完,干固后打磨平整,再用自来水试水平,积水处再调配底涂混合料补平,直至符合积水率要求。

(水泥基础)

1、晴天高温时段用1㎡的透明胶膜平铺于基面,以胶带封合好四周经2-4小时后,若薄膜内部呈结雾现象,则不宜施工,反之则可施工。

2、晴天高温时段取干燥的报纸平铺基面,再以不透水的板覆盖上,隔3小时左右取出报纸,不易点燃,则基础含水率过高,不宜施工。反之则可施工。

三.10mm底胶施工

1、铺设混合底胶之前先将地基础清扫干净,准备好施工用的工具,按施工图纸要求的厚度制定刮板或刮耙的标尺。测量出施工线的位置,放好施工线。

2、底胶铺设之前,先将地基基础凹陷严重的位置用底胶刮平,凸起的位置将其打掉使其平整。

3、底胶按A:B=1:4+(5-8)%环保稀释剂,搅拌均匀,倒在基面上。

现场调料:“PU底胶A组份”20kg+“PU底胶B组份”80kg+稀释剂(5-8)kg,搅拌均匀。

4、底胶铺设过程中,刮胶人员要保证刮板行走速度均匀,胶液浓度一致,修边人员要动作熟练,及时对露底、凹陷处进行补胶,凸起的部位刮平,边缘整齐平整。修边人员不少于两名。

5、胶液摊铺过程中,要不停的消泡,直至消泡完全为止,胶内如有杂物要及时清除,确保胶面干净平滑,无钉鞋痕迹。消泡人员不少于两名。

6、铺设的底胶成胶后,对全场进行检查,发现气孔、边缘不整齐或有凹凸之处,要进行削割、打磨、补胶和修整处理,使其高出部位小于胶平面0.5mm,以保证面胶铺设的厚度。

7、底胶铺设过程中,每块场地同步制做测试试片4块,采取4个不同的方位取样,以便对该场地检测使用,规格为400mm×400mm,厚度与现场铺设的厚度要求相同。

面漆喷涂

四.自结纹清浆

1、底胶施工完成后如果停放时间比较长,需要先打磨后才刮涂自结纹清浆,以确保清浆与底胶粘接牢固。有积水的地方,用PU底胶修补平整。

2、喷漆人员施工前要计算好漆液用量,每一桶漆液所喷漆的长度,做好标记,做到心中有数,合理利用材料。

3、运料动作要干净、快捷,倒料时分多次倒下,桶边的余料及时清理,保持桶外清洁,为喷漆人员创造良好的条件。

4、自结纹清浆:按A:B=1:4的配比+适量的稀释剂搅拌均匀,用刮耙刮涂在做好的PU底胶上,刮1.5个毫厚。全程打磨清理干净。铺设过程中,刮胶人员要保证刮板行走速度均匀,胶液浓度一致,修边人员要动作熟练,及时对露底、凹陷处进行补胶,凸起的部位刮平,边缘整齐平整。修边人员不少于两名。

5、铺设的自结纹清浆成胶后,对全场进行检查,发现气孔、边缘不整齐或有凹凸之处,要进行削割、打磨、补胶和修整处理,以保证面胶铺设的厚度。

五.自结纹花浆的喷涂:

将自结纹【(花浆A组份:花浆B组份=1:2)+综合料25%的80目的石英砂】搅拌均匀,然后将浆料倒入专业喷涂器里(喷自结纹喷嘴直径应在6-8MM)。喷涂时喷嘴离地面应保持在1.5米以上,喷出物料有少量雾化为宜;并不断均匀地移动,以花纹堆砌成形即可,不可喷厚(正反各喷一次,共两次)

六.划线

测量:

1、施工线的测量要有专业人员使用符合国家标准的经纬仪,按工艺线要求为准进行测量。在宽度为50mm的工艺线中间测划施工线,误差小于5mm。

2、首先准确的测量施工线的点位,而后用墨线弹划连接各点,成为清晰、准确的施工线。弯道施工线要制做和施工线相同的弧度板,然后以此板为标准连接弯道各点位,形成平滑、准确的弯道施工线。

3、施工线测划完毕后要进行复查,复查结果误差小于2/10000。如大于此误差时应及时进行校正,确保施工线的准确性。

定位

1、由技术部专业技术人员对场地进行测量,所使用的经纬仪、钢卷尺等都需经过国家级检测部门检测合格的方可使用,准确计算温改、尺改,确保测量的准确性,各标志线的位置距终点线的距离长度不允许出现负差,正差定小于1/10000。

2、硬度标准为邵A45—60。

3、横向坡度不大于1/100,纵向坡度不大于1/1000。

4、平整度、横向、纵向每3米为一测试点,用3米直尺测量无3mm以上凹面,或1米直尺测量无2mm以上的凹面为合格。测量直道时由起跑线一侧向终点一侧测量,弯道以半径中心点为准向跑道做每5°一条放射线,每3米为一个标点进行平整度测量,不少于40个点。

5、将测量准确的标点用大头针做好标记,每个点位之间的距离不超过1米。用喷线盒套入点线内进行喷漆。

喷划:

喷漆工按照“三枪”法喷涂油漆,即在喷线盒内喷漆时右边一枪喷过,第二枪由左侧喷回,中间喷一枪的方法,以保证所喷工艺线的色泽均匀,饱和油漆厚度一致,工艺线无虚边,无锯齿现象。(可使用跑道划线机)

七.验收要求和标准

塑胶跑道的外观要求

在验收塑胶跑道时,首先需要查看的就是塑胶跑道的外观。塑胶跑道颜色均匀一致,各种道线、点位线颜色均匀一致、清晰、鲜艳,无明显虚边。各种道线宽窄尺寸正确,分道线间的距离要准确一致,直道部分要平直,旁道部分要圆滑,无折线产生。跑道跑道的面层防滑颗粒大小要在2—3毫米之间,跑道表面颗粒均匀,无秃粒现象。跑道表面要干净,接缝处要平滑,无明显高低差。

塑胶跑道的厚度要求

根据田径比赛对塑胶跑道的厚度要求,用于比赛的塑胶跑道的厚度不小于13mm,其它非比赛辅助区域塑胶厚度可以由供需双方商定。

塑胶跑道的平整度要求

在任何方向和位置上,在每4米的丈量距离上不能超过6毫米的起伏,在每1米的丈量距离上不超过3毫米的起伏,而在不规则的一步丈量距离内不能超过1毫米的起伏,这是国际田联的标准。我国的国家标准是,每3米丈量范围内不能有超过3毫米的起伏,塑胶跑道平整度合格率不小于85%。

八.场地使用保养

1 塑胶跑道铺设竣工后,保养维护7~10天后才可以进行正常使用。

2 塑胶跑道在具备相应的排水设施时,可全天候使用,且只可运动训练和比赛使用,不适作其它用途。

3 塑胶跑道应避免有害物质的污染和剧烈的机械冲击与摩擦,跑道上不准车辆行驶、堆压重物和锋利物品等。运动员必须穿专门的运动鞋或球鞋,运动鞋钉子长度不可超过9毫米,跳鞋不可超过12毫米,若运动鞋带有较长的钉子时,则不允许在塑胶跑道上使用。

4 塑胶跑道应避免有机溶剂、化学药品、烟蒂及其他火种,并隔离热源。

5 应特别保护塑胶跑道的边缘,不得任意掀动,如发现道牙损坏、起泡现象应及时通知施工单位进行修补,以免更严重的损坏发生。

6 应尽量避免塑胶跑道长期荷重,以免对跑道胶面造成损坏。

7 保持塑胶跑道的清洁,经常用水喷淋清洗,洗后胶面少量余水可用干布抹去。若塑胶跑道沾上了油污,可用10%氨水或洗涤剂、洗衣粉等擦洗干净。

8 冬季使用塑胶跑道,如果遇到雨雪天气应尽快清扫,发现结冰现象应避免使用硬物铲除,以防损坏塑胶跑道,应使其自然融化。
